Szyna procesowa – to prostsze niż myślisz. Jak elastyczność i standard IEC 61850 cyfryzują stacje bez komplikacji

Nie chodzi o komplikowanie infrastruktury. Chodzi o przejście od analogowej plątaniny okablowania do cyfrowego porządku, w którym transmisja danych, precyzyjna synchronizacja czasu i stały monitoring parametrów pracują jako jeden spójny system.

Właśnie tak należy rozumieć szynę procesową w podejściu BitStream. To nie “zestaw zbyt wielu opcji”, ale elastyczna architektura, którą można dopasować do realnych potrzeb stacji, wymagań inwestora, poziomu redundancji, budżetu i planowanej ścieżki modernizacji. Prostota nie polega na tym, że system ma mało możliwości. Prostota polega na tym, że trudna część pracy zostaje uporządkowana w architekturze, urządzeniach i monitoringu.

Czy szyna procesowa musi być ekstremalnie skomplikowana?

Obawa przed szyną procesową często wynika z samego języka, którym opisuje się cyfryzację stacji elektroenergetycznych. Pojawiają się skróty, normy, protokoły, profile komunikacyjne i wymagania integracyjne. Dla osób odpowiedzialnych za utrzymanie infrastruktury krytycznej może to brzmieć jak kolejna warstwa ryzyka.

Tymczasem prawdziwa komplikacja bardzo często znajduje się gdzie indziej: w kilometrach przewodów miedzianych, dziesiątkach koryt kablowych, trudnych do prześledzenia połączeniach, ręcznym sprawdzaniu torów sygnałowych i sytuacjach, w których lokalizacja awarii wymaga czasu, doświadczenia oraz fizycznego dostępu do wielu punktów instalacji.

W takim środowisku każda modernizacja może oznaczać ingerencję w dużą liczbę połączeń. Każda rozbudowa może generować nowe ryzyka. Każdy błąd montażowy może być trudny do znalezienia. To właśnie ten model jest skomplikowany.

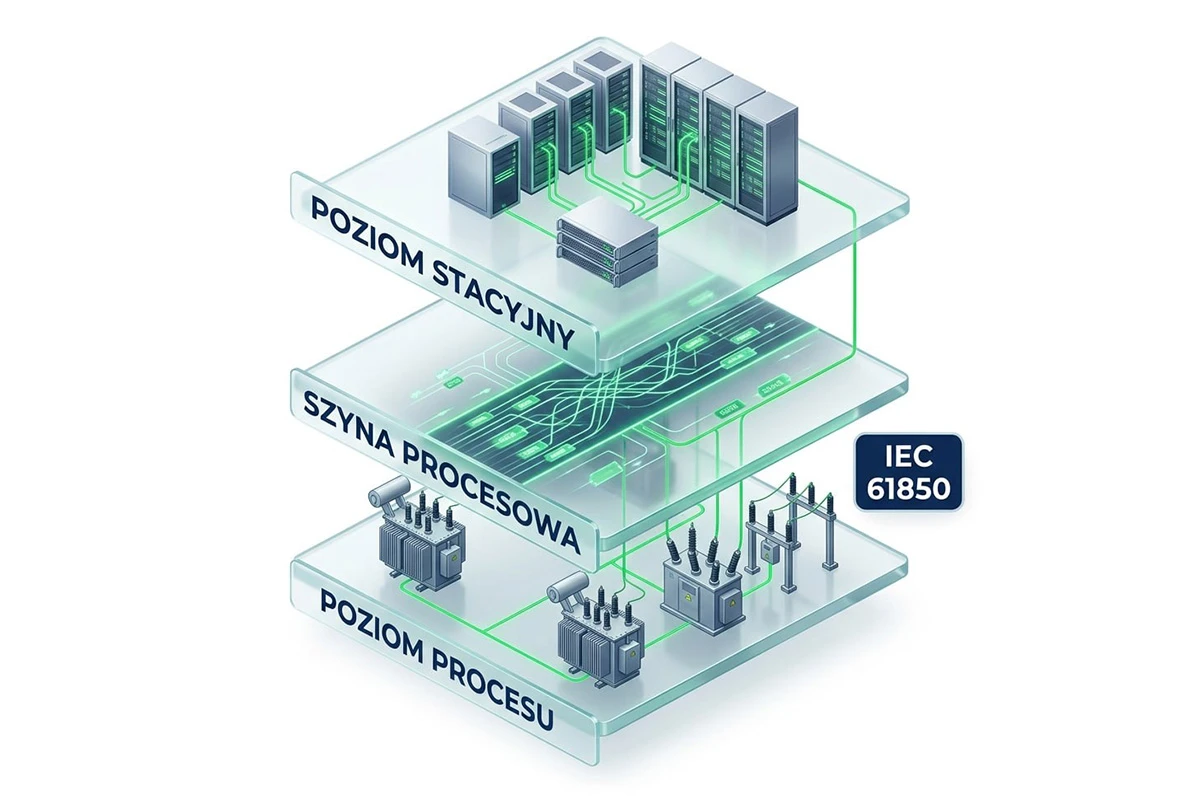

Szyna procesowa zmienia logikę działania. Zamiast prowadzić wiele analogowych sygnałów oddzielnymi torami, dane są cyfryzowane i przesyłane w uporządkowanej sieci komunikacyjnej. Światłowód zastępuje rozbudowane wiązki miedziane, a transmisja danych staje się łatwiejsza do monitorowania, diagnozowania i skalowania.

Nie oznacza to, że znika odpowiedzialność za projekt architektury. Oznacza to jednak, że porządek zostaje wpisany w samą strukturę systemu. Dane, czas i monitoring nie są osobnymi wyspami – pracują razem.

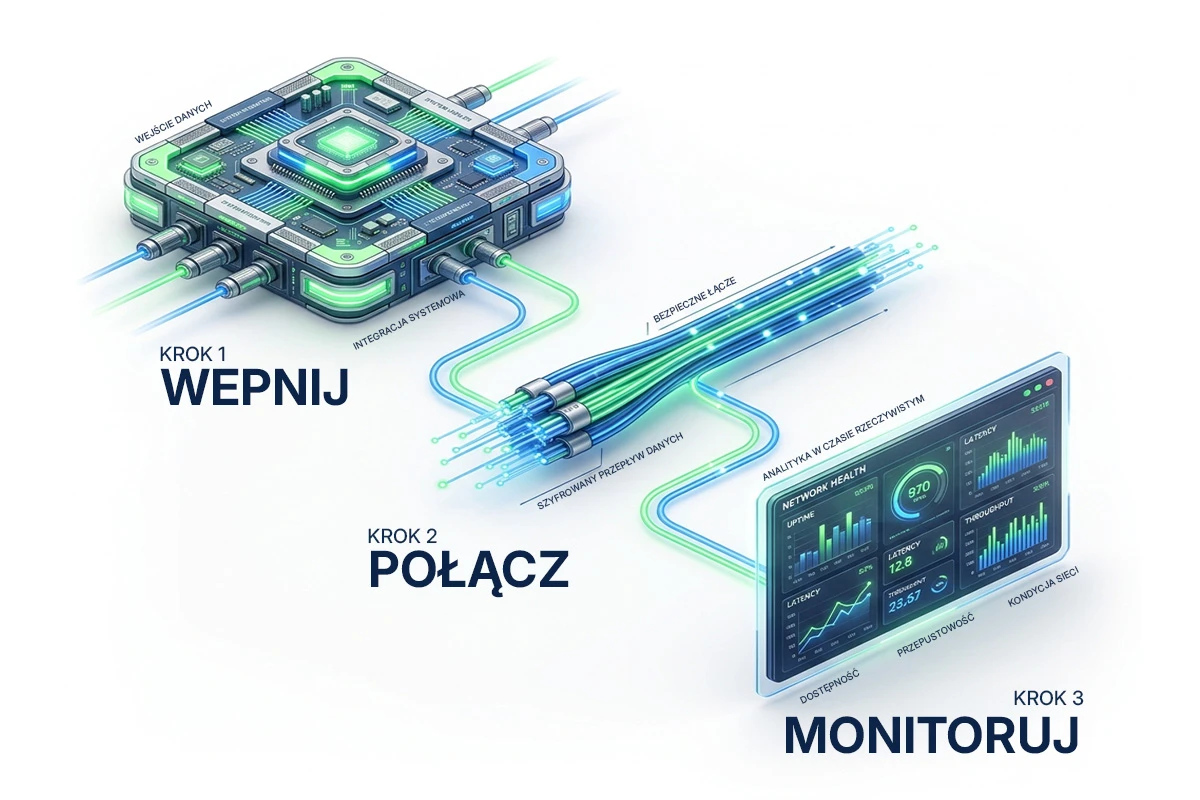

Cyfrowy porządek w trzech prostych krokach: Wepnij, Połącz, Monitoruj

W podejściu BitStream wdrożenie szyny procesowej można opisać bardzo prosto: Wepnij, Połącz, Monitoruj.

Wepnij moduły tam, gdzie analogowy sygnał powinien zostać przełożony na cyfrową komunikację. To pierwszy etap zmiany: przeniesienie ciężaru z tradycyjnego, wielopunktowego okablowania na urządzenia, które porządkują dane już blisko źródła.

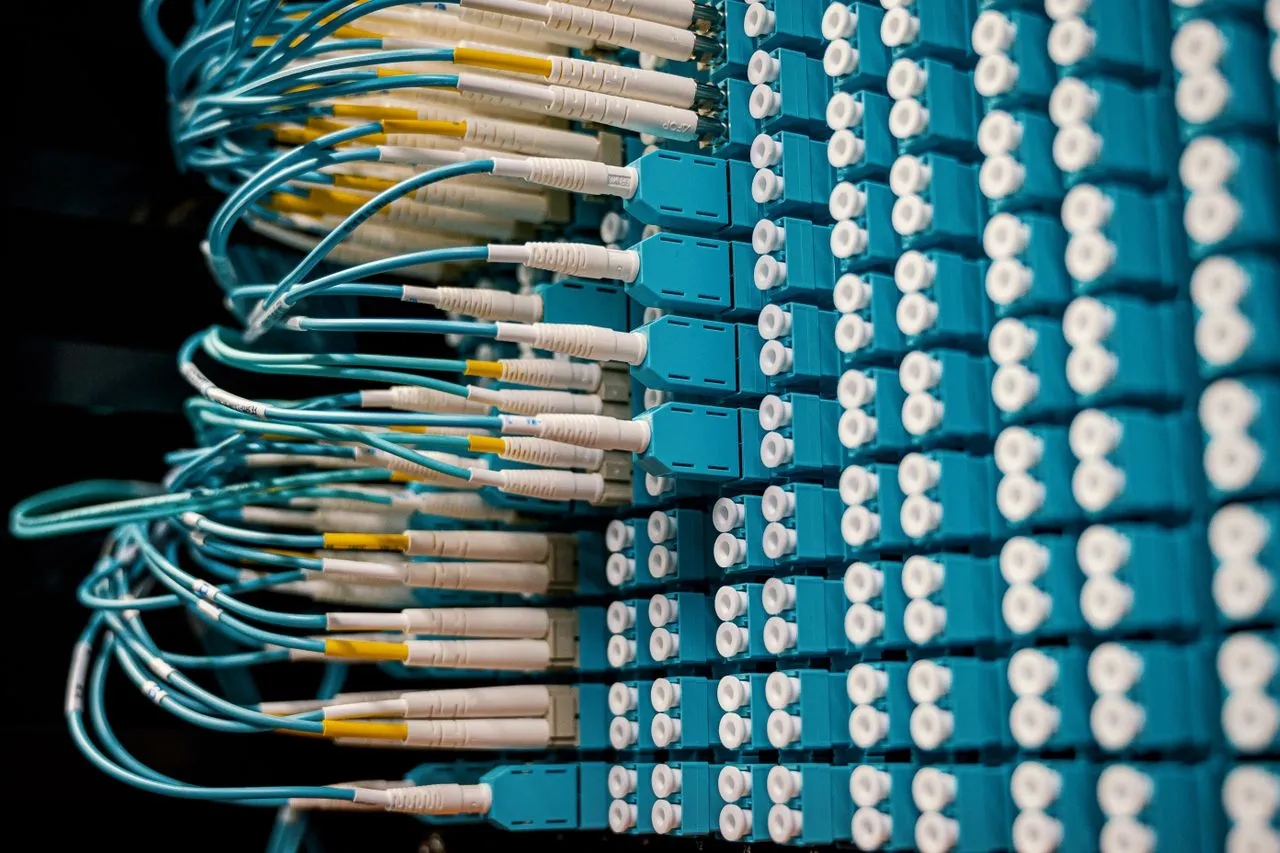

Połącz elementy systemu światłowodem. Zamiast prowadzić setki przewodów miedzianych, architektura może opierać się na znacznie prostszej i bardziej odpornej warstwie transmisyjnej. To szczególnie ważne w stacjach wysokich i najwyższych napięć, gdzie środowisko pracy wymaga odporności na zakłócenia, stabilności i przewidywalności działania.

Monitoruj parametry transmisji danych i synchronizacji czasu. To etap, który odróżnia samą instalację od świadomie zarządzanego systemu. Sama komunikacja nie wystarcza. W infrastrukturze krytycznej trzeba wiedzieć, czy system działa poprawnie, czy parametry synchronizacji pozostają w normie, czy pojawiają się anomalie oraz czy nie występują symptomy uszkodzeń lub podejrzanych zachowań.

Dlatego wartość szyny procesowej ujawnia się dopiero wtedy, gdy transmisja danych, dystrybucja precyzyjnego czasu i stała kontrola parametrów tworzą jedną całość. To cyfrowy układ krwionośny stacji: dostarcza dane tam, gdzie są potrzebne, synchronizuje pracę urządzeń i pozwala wykrywać problemy, zanim staną się awarią.

Elastyczność to nie komplikacja, to odpowiedź na Twoje potrzeby

Jednym z najczęstszych nieporozumień wokół rozwiązań dla szyny procesowej jest przekonanie, że szeroka liczba konfiguracji oznacza niepotrzebne komplikowanie. W rzeczywistości jest odwrotnie.

Stacje elektroenergetyczne różnią się skalą, wiekiem, wymaganiami, budżetem, poziomem automatyzacji i planem rozwoju. Inaczej wygląda modernizacja istniejącego obiektu, inaczej budowa nowej stacji, a jeszcze inaczej wdrożenie etapowe, w którym trzeba zachować ciągłość pracy i ograniczyć zakres ingerencji w działającą infrastrukturę.

Dlatego jeden sztywny model wdrożenia rzadko jest najlepszą odpowiedzią. Elastyczność pozwala dobrać taki zakres technologii, który odpowiada konkretnej potrzebie. Nie zawsze trzeba zaczynać od najbardziej rozbudowanej konfiguracji. Nie wszędzie wymagany jest ten sam poziom redundancji. Nie każdy obiekt potrzebuje identycznej przepustowości, architektury i zestawu funkcji.

To właśnie elastyczność pozwala upraszczać decyzje. Klient nie musi kupować nadmiarowej technologii tam, gdzie wystarczy solidna, precyzyjna podstawa. Jednocześnie może rozbudować system tam, gdzie wymagana jest większa odporność, przepustowość, separacja, szyfrowanie, monitoring lub zgodność z dodatkowymi wymaganiami bezpieczeństwa.

BitStream porządkuje możliwości, aby dało się je dopasować do konkretnej stacji. Trudna praca dzieje się w architekturze systemu, doborze urządzeń, transmisji, synchronizacji i monitoringu. Dla użytkownika końcowego efektem ma być większa przewidywalność, łatwiejsze utrzymanie i mniej ryzyk po stronie eksploatacji.

Dlaczego standard IEC 61850 i PTP to gwarancja bezpieczeństwa instalacji?

Cyfryzacja stacji elektroenergetycznych nie może opierać się na przypadkowych rozwiązaniach. Infrastruktura krytyczna wymaga standardów, interoperacyjności i przewidywalności. Właśnie dlatego tak istotną rolę odgrywa standard IEC 61850.

IEC 61850 porządkuje komunikację między urządzeniami automatyki stacyjnej. Umożliwia wymianę danych między urządzeniami zabezpieczeniowymi, sterującymi i pomiarowymi, a także wspiera architekturę inteligentnych stacji. W praktyce oznacza to łatwiejszą integrację, większą spójność i ograniczenie ryzyka, że rozbudowa systemu będzie wymagała przebudowy całej sieci komunikacyjnej.

Równie ważna jest precyzyjna synchronizacja czasu. W nowoczesnej stacji nie wystarczy przesłać dane. Trzeba jeszcze wiedzieć, kiedy dokładnie dane zdarzenie wystąpiło. To kluczowe dla zabezpieczeń, analizy zakłóceń, diagnostyki i wiarygodności informacji przekazywanych do systemów nadrzędnych.

Tutaj znaczenie ma PTP, czyli protokół precyzyjnej synchronizacji czasu. Dzięki niemu urządzenia w sieci mogą pracować w spójnym reżimie czasowym, a zdarzenia rejestrowane w różnych częściach systemu można właściwie porównywać i analizować.

W połączeniu z transmisją światłowodową, redundancją i monitoringiem parametrów daje to architekturę, która nie tylko przesyła dane, ale również pilnuje ich jakości, czasu i wiarygodności. To szczególnie ważne tam, gdzie każda niejednoznaczność może utrudnić reakcję służb utrzymania, analizę awarii lub ocenę pracy zabezpieczeń.

Nie chodzi więc o wyważanie otwartych drzwi. Chodzi o wykorzystanie standardów, które pozwalają budować nowoczesne, skalowalne i bezpieczne instalacje bez chaosu integracyjnego.

Transmisja danych i czasu dla infrastruktury krytycznej

Szyna procesowa pokazuje szerszą zmianę, która zachodzi w energetyce. Coraz większe znaczenie ma nie pojedyncze urządzenie, ale cały system: źródło czasu, bezstratna i niezawodna transmisja danych oraz czasu, a także stała kontrola parametrów pracy.

Dopiero takie połączenie daje realną wartość dla operatorów, integratorów, inżynierów utrzymania ruchu i decydentów technicznych. Sama synchronizacja czasu nie wystarcza. Sama transmisja danych również nie wystarcza. Ważne jest ich połączenie w odporną infrastrukturę, która działa przewidywalnie, jest monitorowana i może być rozwijana bez utraty kontroli nad systemem.

To podejście szczególnie dobrze odpowiada potrzebom energetyki IEC 61850, transportu, kolei, przemysłu, telekomunikacji, systemów nadzoru infrastruktury oraz bezpieczeństwa i obronności. W każdym z tych obszarów liczy się ciągłość działania, wiarygodność zdarzeń i odporność na zakłócenia.

Dla zespołów technicznych oznacza to mniej ręcznego szukania problemów i większą przejrzystość diagnostyczną. Dla osób odpowiedzialnych za inwestycje oznacza to łatwiejszą modernizację oraz możliwość etapowego rozwoju. Dla zarządów oznacza to większe bezpieczeństwo infrastruktury i przewidywalność działania systemów, które nie mogą zawieść.

Prostota nie wyklucza możliwości

Szyna procesowa nie jest komplikacją dodaną do stacji elektroenergetycznej. Jest sposobem na uporządkowanie tego, co w tradycyjnych instalacjach stawało się coraz bardziej złożone: okablowania, transmisji danych, synchronizacji czasu, diagnostyki i utrzymania.

Jej siła polega na tym, że pozwala odejść od analogowej plątaniny przewodów i przejść do cyfrowej architektury, w której dane, czas i monitoring tworzą jeden spójny system. Redukcja okablowania, transmisja światłowodowa, standard IEC 61850, precyzyjna synchronizacja PTP i stały nadzór parametrów nie są osobnymi hasłami. Razem budują fundament inteligentnej stacji.

BitStream nie komplikuje szyny procesowej. BitStream pokazuje, że można ją wdrażać elastycznie, świadomie i bez zbędnego ryzyka. Zmieniamy chaos w pojedynczą, uporządkowaną wiązkę komunikacji.

Bo prostota nie wyklucza możliwości. Prostota oznacza, że system robi trudną pracę tam, gdzie powinien — w tle, niezawodnie i pod stałym nadzorem.

Artykuł zawierał lokowanie Bitstream
